50 ton Omega Tech dingil üstü vincin katlanmış tam araç görünümü

DİNGİL ÜSTÜ AĞIR SERİ / 150 TM

50 Ton
Ağır Seri.

KL8 ana bom, K5 ikinci kırma, M3 ayarlı bom ve 52 metreye uzanan çalışma geometrisi.

Kaldırma diyagramı ↓Bom geometrisi →
MODELOMG 150 KL8+K5+M350 TON / DİNGİL ÜSTÜ / ÇİFT KIRMA
1500 kNmKALDIRMA MOMENTİ
52 mAYARLI BOMLA DİKEY ERİŞİM
∞SONSUZ DÖNÜŞ
280 barÇALIŞMA BASINCI

DİNGİL ÜSTÜ AĞIR HİZMET

Daha güçlü,
daha uzun.

Sekiz uzatmalı ana bom ve beş uzatmalı ikinci kırma grubu, M3 ayarlı bomla birlikte geniş çalışma alanı oluşturur. Özel dingil üstü taşıyıcı; vinç kulesi, karşı ağırlık, ayak sistemi ve ekipman bölmelerini bütünleşik bir şase üzerinde toplar.

Standart ve
opsiyonel donanım.

Simgeler, makinede sunulan donanımı ilk bakışta anlaşılır biçimde gösterir.

Standart Özellikler

Çift Koldan Uzatma
Uzaktan Kumanda
Halat Tamburu
Çapa Kanca

Opsiyonel Özellikler

Kabin İçi Soğutma ve Isıtma
Kabin İçi Joystik
Ayaklar Uzaktan Kumanda
Kantar Sistemi
Değişken Deplasmanlı Pompa
Oto. Denge Ayak Seviyeleme

GERÇEK MAKİNE

Ağır seri,
gerçek gövde.

OMG 150 sınıfının dingil üstü yerleşimi; ana kule, karşı ağırlık, katlanmış bom grubu ve araç boyunca dağıtılan denge ayaklarıyla tek karede.

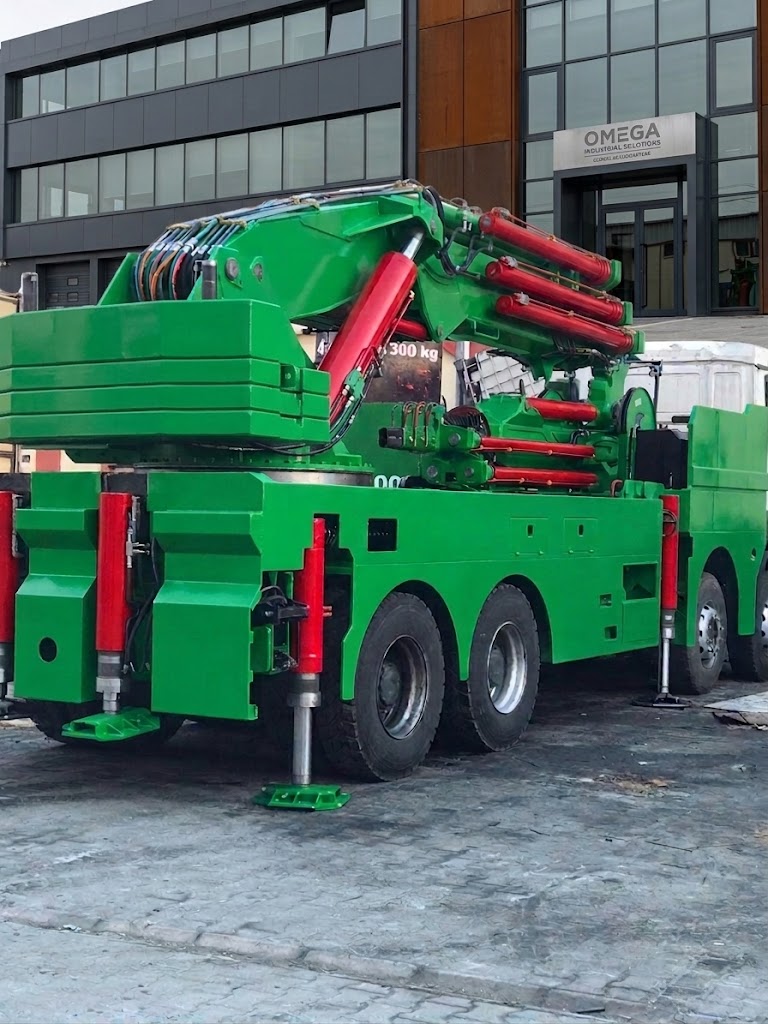

50 ton dingil üstü gerçek makinenin katlanmış görünümü

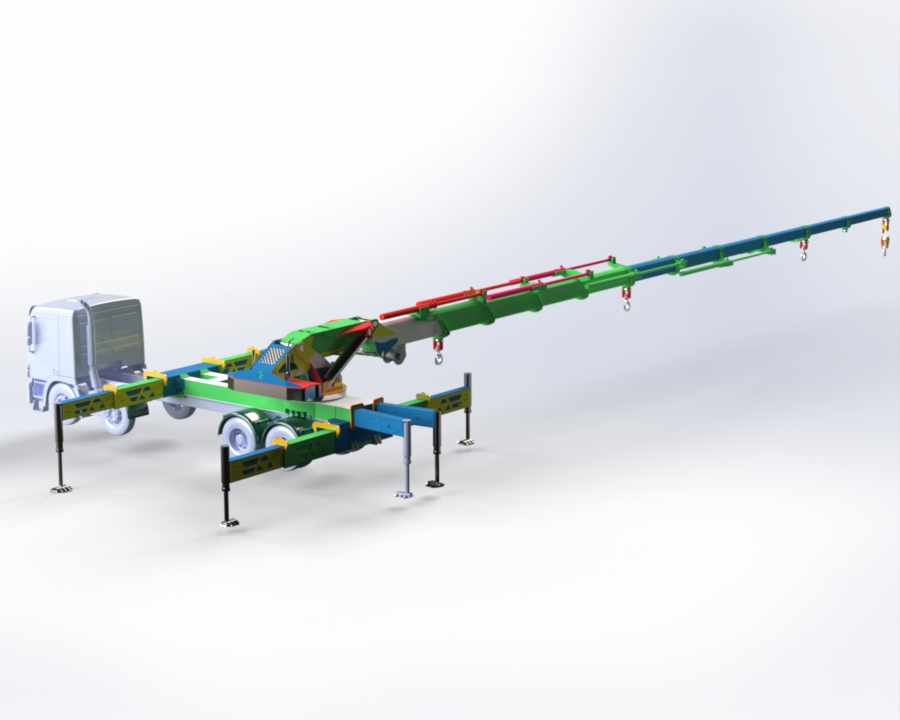

OMG 150 KL8 K5 uzun erişim teknik görünümü

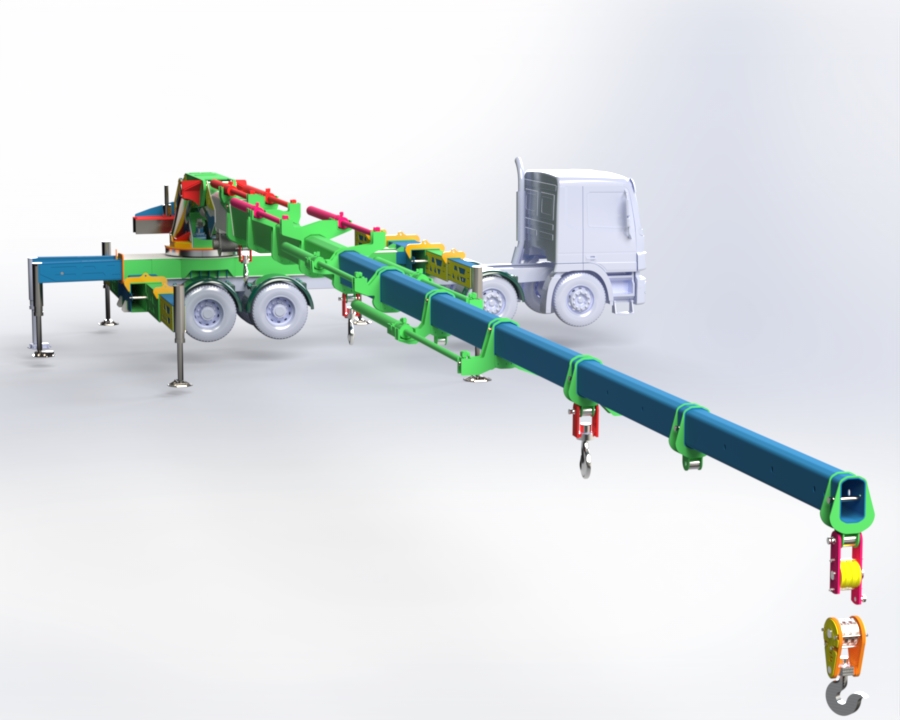

OMG 150 uzun erişim bom geometrisi

BOM MÜHENDİSLİĞİ

Tasarımdan
sahaya.

Kademeli bom düzeni, hidrolik silindir yerleşimi ve hortum geçişleri; uzun erişimde kontrollü hareket ve güçlü yük aktarımı için birlikte tasarlanır.

  • KL8+K5 uzun erişimli çift kırma
  • M3 ayarlı bom konfigürasyonu
  • Ağır hizmet tipi kule ve ana gövde

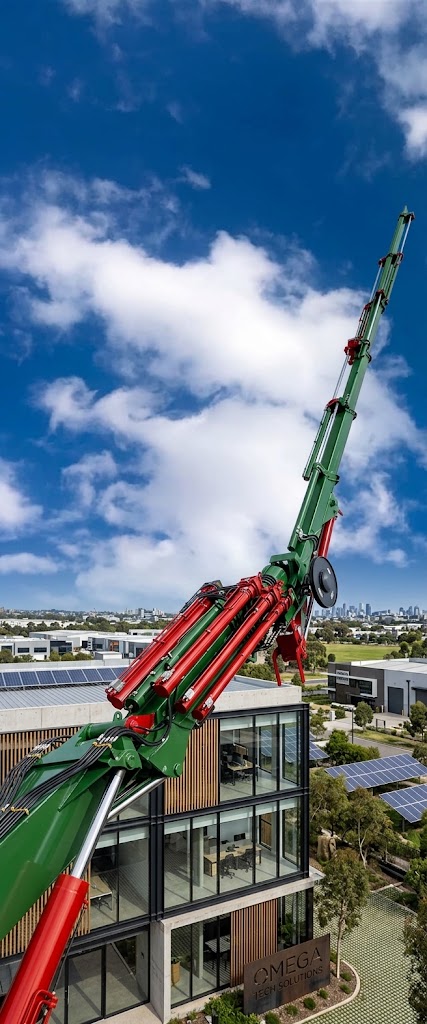

50 ton sınıfı vincin uzun erişimli bom renderı

KALDIRMA DİYAGRAMI

Ayarlı bomla
52 metre.

Kapasiteler, paylaşılan OMG 150 kaldırma diyagramından aktarılmıştır. Diyagramda ayarlı bomun dikey uzanmaya 4 metre eklediği belirtilmiştir. Nihai değerler proje aşamasında doğrulanır.

PDF diyagramını aç ↗

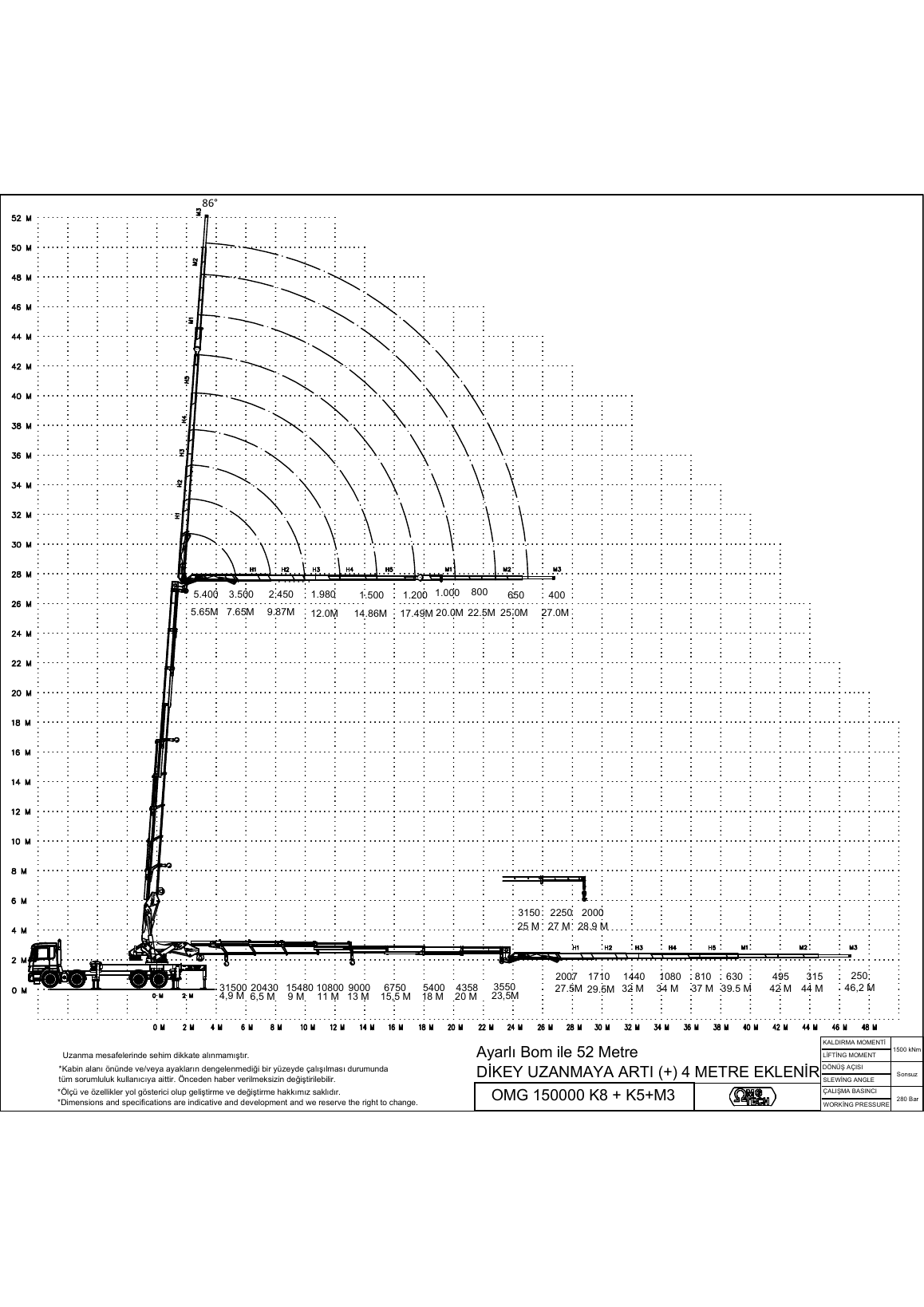

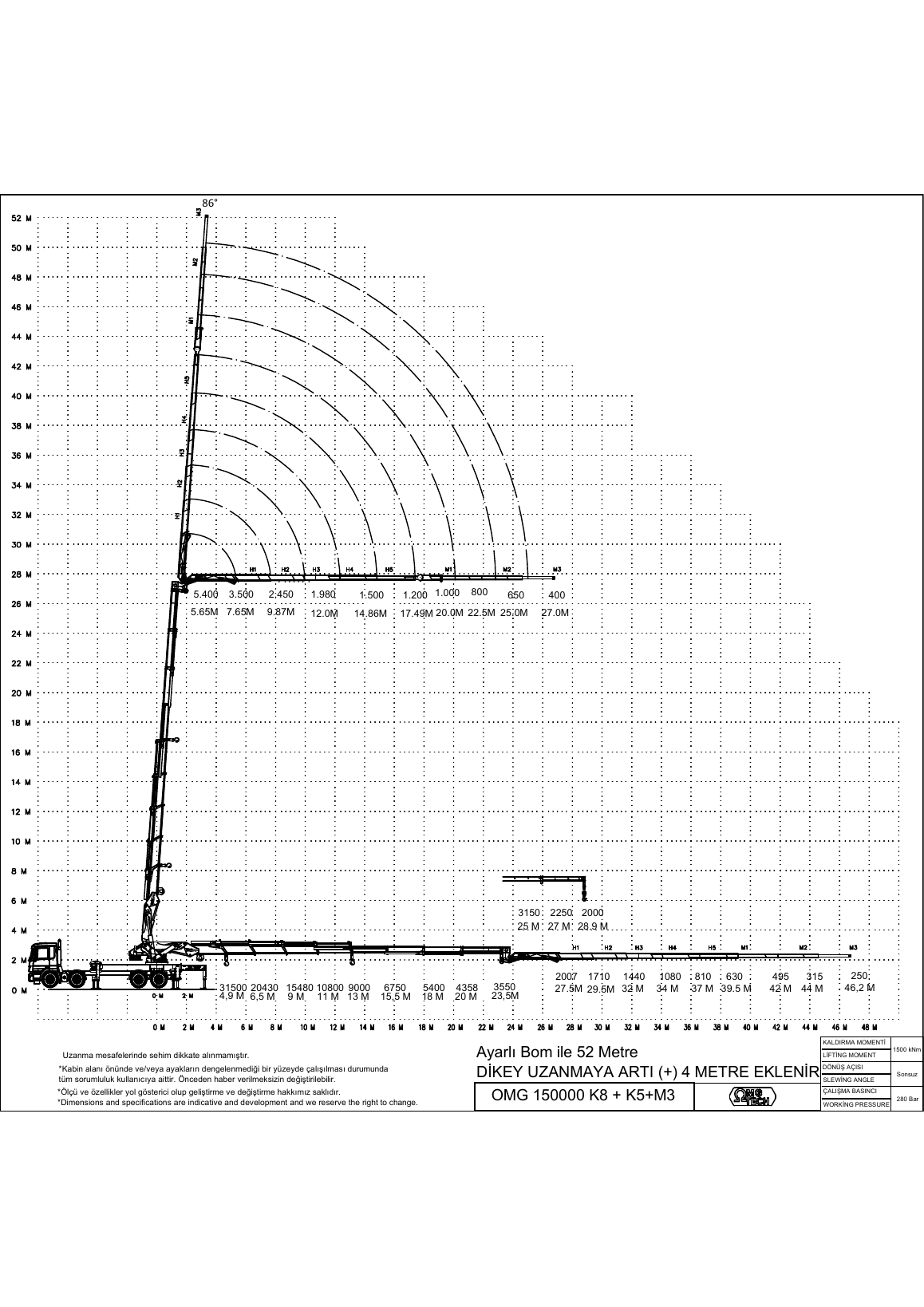

OMG 150 K8 K5 M3 kaldırma diyagramı

Ana Bom Kapasitesi

4,9 m31.500 kg

6,5 m20.430 kg

9 m15.480 kg

11 m10.800 kg

13 m9.000 kg

15,5 m6.750 kg

18 m5.400 kg

20 m4.358 kg

23,5 m3.550 kg

İkinci Kırma Kapasitesi

27,5 m2.007 kg

29,5 m1.710 kg

32 m1.440 kg

34 m1.080 kg

37 m810 kg

39,5 m630 kg

42 m495 kg

44 m315 kg

46,2 m250 kg

Not: Paylaşılan diyagramın model satırında “OMG 150000 K8+K5+M3” ibaresi bulunmaktadır; ürün, bildirilen “OMG 150 KL8+K5+M3” model adıyla sunulmuştur.

50 TON DİNGİL ÜSTÜ

150 ton-metre,
52 metre erişim.

Yük, çalışma mesafesi ve taşıyıcı araç şartlarını paylaşın; OMG 150 konfigürasyonunu projenize göre hazırlayalım.
